廈門才茂工業級CM520-64系列網關技術參數
一、產品概述：
設備WIFI 2.4GHz和5GHz信道選擇，可以同時關聯用戶50個，同時使用用戶35個，在空曠地帶支持覆蓋距離150M，并帶有GPS功能。同時系統加載了廣域網通信VPN隧道、WIFI局域網傳輸的安全認證等安全功能，實現無線局域網和無線廣域網的無縫連接，為用戶提供高速、安全、可靠的移動寬帶服務。設備采用高性能的工業級MIPS通信處理器，以嵌入式實時操作系統為軟件支撐平臺，系統集成了全系列從邏輯鏈路層到應用層通信協議，支持VPN（包括GRE 、PPTP、L2TP、IPSEC、OPENVPN、N2N）,IPTABLE防火墻，靜態及動態路由，PPPOE，PPP server及PPP client，DHCP server及DHCP client，DDNS，防火墻，SNAT/DNAT，DMZ主機，WEB配置，支持APN/VPDN，支持上電自動撥號，自動維護通信鏈路，保證鏈路永遠在線，支持自動定時上線和下線，定時開關機等功能。
該產品整機采用工業級設計；系統帶有看門狗WDT保護，另外加載了系統監測保護SWP（System Watch Protect）；產品通過電力3000V電擊測試；產品擁有維護系統穩定的專利技術，確保設備永遠在線；經過嚴格的設計、測試和實際應用，產品性能穩定可靠。
本產品已廣泛應用于中小企業上網，家庭上網，金融交易，郵政交易，智能電網，智能交通，環保監測，消防監控，安防監控，水利監測，公共安全，廣告發布，遙感勘測，工業控制，油田監測，煤礦監測，地震監測，氣象監測，儀表監測，水表抄表，電表抄表，燃氣抄表，熱網監控，集中抄表等行業。
本產品已廣泛應用于金融，交通，監控，水利，環保，電力，郵政，氣象等行業。

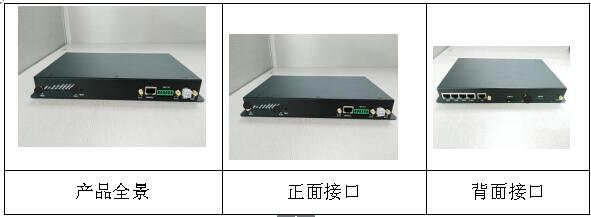

產品接口圖：
二、產品特點
工業級設計
Ø 工業級CPU：工業級ARM高性能嵌入式處理；帶 16 KB D-Cache，高速緩存數據，加快高速數據訪問速度；帶16 KB I-Cache，高速指令緩存，加強了指令處理速度。
Ø 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。
Ø 實時操作系統：采用Linux操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定，帶完善TCP/IP協議棧。
Ø 強化電路板：PCB采用遵循3H和3W原則，同時公司所有產品電路板都采用高品質材質來生產，確保板材的穩定可靠。
Ø 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產
Ø 工業級電源：寬壓電源設計，電源適應范圍為DC7V - DC35V，內置電源反向保護和過壓過流保護。
Ø 電磁防護：以太網接口內置1.5KV電磁隔離防護
Ø 抗干擾設計：采用金屬外殼，屏蔽電磁干擾，系統保護等級IP30；天線帶防雷設計；系統超低溫和超高溫設計；特別適合在環境惡劣的工業環境下使用。
穩定可靠
Ø 在線維持專利技術：智能防掉線，在線檢測，在線維持，掉線自動重撥，異常自動復位，確保設備永遠在線。
Ø 三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠。
Ø UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。
Ø 串口ESD保護：串口RS232內置15KV ESD保護。
Ø 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。
Ø 所有無線模塊都有通過CGD認證或者FCC認證或者CE認證。
Ø 高速處理CPU：采用高速的工業級CPU，可以更加高速地處理各種協議數據轉換；解決了業內“假在線”、“假死機”、“當機”等疑難問題。
Ø 內存管理MMU：新款CPU 帶內存管理MMU，可以防止系統內存異常問題導致的系統不穩定現象。
Ø 超大內存：FLASH-64Mbits，DDR2-1Gbits，有超大的內存來緩存客戶發送數據，同時接收超大數據包，數據不丟失。
Ø 完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低。
Ø EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；公司產品2010年榮獲“中國工控行業客戶滿意最佳供應商”。
簡單易用
Ø 產品出廠配置默認參數，客戶只需修改個別參數甚至不需要做任何參數修改，就可以實現快速使用設備。
Ø 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置。
Ø 產品說明書提供快速配置說明，可以快速使用設備。
Ø 檢查軟件：提供SYSLOG日志輸出功能，可以用于參考設備工作日志，同時協助分析異常時的原因；通過串口調試軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題。
Ø 設備經過8年的沉淀，設備功能完善同時簡單易用。
軟件功能
Ø 支持局域網WIFI（802.11 a/b/g/n）功能和廣域網3G/4G無線網絡功能，同時系統加載了廣域網通信VPN隧道、WIFI局域網傳輸的安全認證等安全功能，實現無線局域網和無線廣域網的無縫連接，為用戶提供高速、安全、可靠的移動寬帶服務
Ø 支持GPS定位功能
Ø 提供標準有線WAN口，支持PPPOE，可直接連接ADSL設備和長城寬帶線路
Ø 支持無線視頻監控和動態圖像傳輸
Ø 支持以太網數據通信和路由轉發，同時也支持串口TCP/UDP透明數據傳輸或者串口配置
Ø 支持VPN安全隧道功能,包括PPTP、MPPE、L2TP、GRE和IPSEC
Ø 智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線
Ø 支持IPTABLES防火墻，包過濾功能
Ø 支持定時上線下線功能，可以設置設備在某段時間內上線和某個時間內下線
Ø 支持定時開關機功能
Ø 支持動態路由和靜態路由、RIPv1、RIPv2、OSPF、BGP、NDSP、IRMP、SNSP、IGMP、DVMRP、PIM-SM/DM
Ø 支持多種協議：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，FTP等
Ø WIFI支持WAP加密，內置WAP和WAP 2.0；內置TKIP、AES和CCMP等硬件安全引擎
Ø Mppe支持MPPE40、MPPE128加密方式以及提供MPPE stateful加密模式；IPSEC支持DES、3DES、AES和AES128加密算法
Ø 支持QOS帶寬管理
Ø 支持動態路由和靜態路由
Ø 支持DHCP/DHCPD功能
Ø 支持端口映射NAT功能，如SNAT，DNAT
Ø 支持動態DDNS：支持花生殼、88IP和dyndns域名服務商
Ø 支持DMZ主機
Ø 支持APN/VPDN網絡
Ø 方便的WEB配置，支持遠程WEB管理
Ø 支持WEB配置保存和恢復，實現參數的備份和批量設備的快速配置
Ø 支持telnet管理，方便易用的控制臺shell交互環境
Ø 支持多臺終端共享ppp廣域網出口
Ø 支持多種無線撥號方式：自動分配，指定IP，指定本地對端IP
Ø 支持作為PPP服務器，多種認證方式，支持雙向認證
Ø 方便易用的COM及SYSLOG系統診斷，調試功能
Ø 支持串口本地軟件升級
Ø 支持TFTP軟件遠程升級
Ø 支持實時時鐘
Ø 同時支持LINUX和WINDOWS操作系統
Ø 支持本地多媒體訪問，遠程批量更新
Ø 支持如影隨形
Ø 支持SNMP遠程管理
Ø 支持QQ、微信、微博、短信、一鍵認證等多種認證接入
Ø 支持帶寬管理，上下行限速、總帶寬限速、用戶均分模式
Ø 支持公交電源管理
Ø 支持WiFi探針功能
Ø 支持斷電延時功能
硬件系統：
項目 | 內容 |
CPU | 工業級高性能嵌入式處理ARM CPU，主頻1.4Ghz(雙核)，副頻733Mhz(雙核) |
MMU | CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常 |
FLASH | 4Gbits有足夠大的內存來存放程序和數據 |
DDR2 | 8Gbits有足夠大的緩存來提高系統運算速度 |
操作系統：
項目 | 內容 |
操作系統 | 采用Linux操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定； |
接口類型：
項目 | 內容 |
WAN口 | 1個10/100/1000M自適應WAN口，支持自動翻轉（Auto MDI/MDIX）； 支持PPPOE |
以太網口 | 4個10/100/1000M自適應LAN口，支持自動翻轉（Auto MDI/MDIX）； 內置1.5KV電磁隔離保護 |
串口 | 1個RS232或RS485接口 數據位：7、8位 停止位：1、2位 校驗位：無校驗、奇校驗、偶校驗 波特率：300bps - 115200bps 流控：無流控 |
指示燈 | 電源指示燈； SYS系統指示燈； 4G/3G網絡1信號強度指示燈； 4G/3G網絡2信號強度狀態指示燈； 4G/3G網絡online1指示燈； 4G/3G網絡online2指示燈； |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐； 可以選配1M/3M/5M/10M的天線延長線，滿足不同使用場合需要 |
SIM卡接口 | 1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 |
電源接口 | 標準的4芯5569車載電源插座 |
RESET按鍵 | 恢復出廠設置按鍵 |
報警輸入口 | 2路報警輸入接口 |
TF卡接口 | 支持1-32G |
4G/3G卡座 | 支持單卡單待 |
供電情況：
項目 | 內容 |
供電電壓 | 寬電壓設計，DC 7V - DC 32V電源都可以直接給設備供電； 同時內置電源反向保護和過壓過流保護 |
標配電源 | DC9V/1.5A |
通信電流 | 通信時平均電流：390mA@+9VDC； 登網瞬間峰值電流：1.0A@+9VDC |
待機電流 | 待機平均電流：< 56mA@+9VDC |
物理特性：
項目 | 內容 |
外殼 | 采用金屬外殼，防輻射，抗干擾； 外殼和系統安全隔離，防雷設計； 符合電力安規要求； 防護等級為IP30； 特別適合于環境惡劣的工業控制領域 |
產品外形尺寸 | （不包括天線及固定件） |
產品包裝尺寸 |
|
重量 |
|
無線參數：
項目 | 內容 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 （TDD頻段） | LTE TDD: B38/B39/B40/41 TD-SCDMA: Band34/Band39 GSM: Band2/Band3/Band8 |
標準及頻段 （FDD頻段） | LTE FDD: B1/B3/B7/B8/B20 UMTS(WCDMA)/HSDPA/HSUPA/HSPA+/DC-HSPA+： Band 1 (2100 MHz)/Band 8 (900 MHz) |
通信帶寬 ( TDD頻段) | LTE-TDD:50Mbps/100Mbps |
通信帶寬 （ FDD頻段） | LTE FDD:50M/150Mbps TD-SCDMA: HSUPA(2.2Mbps)/HSDPA(2.8Mbps) EDGE: 384kbps (UL)/128kbps(DL) |
發射功率 | LTE:23 dBm WCDMA/HSDPA:24dBm |
接收靈敏度 | <-109dBm |
功能支持 | 支持數據、短信 |
WIFI無線參數：
項目 | 內容 |
基本參數 | 工作頻段：2.4GHz、5GHz 2.4GHz信道選擇：channel 1 - 13； 2.4GHz無線模式可選：11b/g/n only、11bg mixed、11bgn mixed(Def)； 2.4GHz支持速度：300Mbps（Max）； 5GHz信道選擇：channel 149、153、157、161、165； 5GHz無線模式可選：11a/n only、11an mixed(Def)； 5GHz支持速度：1300Mbps（Max）； 支持WIFI開關； 支持SSID廣播開關； |
安全參數 | 支持64/128位WEP加密； 支持WPA-PSK/WPA2-PSK認證類型 支持TKIP、CCMP/AES加密算法； |
傳輸距離 | 室外無阻攔/空曠，覆蓋范圍可達100米 |
TD-LTE無線參數：
項目 | 內容 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 | TD-SCDMA: Band34（2010-2025MHz）、Band39（1880-1920MHz） TD-LTE: Band38（2570-2620MHz）、Band39、Band40（2300-2400MHz） |
通信帶寬 | TD-LTE：DL 100Mbps/UL 50Mbps |
發射功率 | < 23dBm |
接收靈敏度 | < -109dBm |
功能支持 | 支持數據、短信 |
其他參數：
項目 | 內容 |
|
工作溫度 | -25oC ～ +65oC |
擴展工作溫度 | -35oC ～ +75oC |
儲存溫度 | -40oC ～ +85oC |
|
相對濕度 | 95%(無凝結) |
|
指示燈說明：
指示燈 | 狀態 | 說明 |
Power | 亮 | 設備電源正常 |
滅 | 設備未上電 |
sys | 閃爍 | 有程序運行 |
滅 | 沒有程序運行 |
Online1 （SIM卡1） | 亮 | 設備已登錄網絡 |
滅 | 設備未登錄網絡 |
Online2 (SIM卡) | 亮 | 設備已登陸網絡 |
滅 | 設備未登錄網絡 |
信號指示燈1 | 亮 | Sim卡1的信號 |
滅 | Sim卡1沒信號 |
信號指示燈2 | 亮 | Sim卡2的信號 |
滅 | Sim卡2沒信號 |
